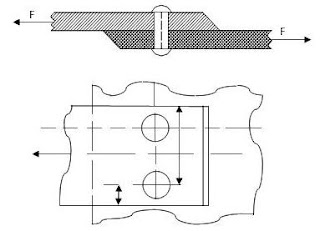

Bila kampuh bila tunggal dikeling tunggal satu baris seperti terlihat pada gambar. Dimana tegangan yang terjadi, pada paku keling yaitu :
Teg.geser = F/A (N/mm2)
Plat tersebut akan terpisah bila gaya luar (F) mampu memutuskan kedua luas penampang paku. Bila jumlah paku (z) buah maka plat tersebut akan terpisah jika gaya (F) luar tidak mampu memutuskan sebanyak luas penampang paku.


Untuk luas penampang paku yang akan putus pada sistem pada sistem sambungan jenis ini sama dengan jumlah paku yang dipergunakan ( z = n) yaitu :

Untuk menentukan ukuran plat yang sesuai yaitu :

Bila tebal plat (t) dan lebar plat (b), jarak antara masing-masing sumbu paku (p), dan jumlah paku dalam satu baris (z), maka plat tersebut akan putus tertarik, bila tidak mampu menahan gaya luar yang diberikan. Sehingga tegangan yang terjadi pada penampang plat yaitu tegangan tarik.

Contoh Soal :

Dua buah plat akan disambung dengan kampuh bilah tunggal dikeling tunggal satu baris, direncanakan menerima beban sebesar 10 kN. Bila bahan plat mempunyai tegangan tarik izin 137,3 N/mm² dan bahan paku dengan tegangan geser izinnya 109,8 N/mm² , tebal plat 5 mm dan jumlah paku yang digunakan sebanyak 2 buah.

Tentukanlah :

a. Diameter paku keling yang sesuai.

b. Lebar plat yang dibutuhkan.

c. Jarak antara paku.
